教科版九年级物理下册同步练习-9.1家用电器2

单选题

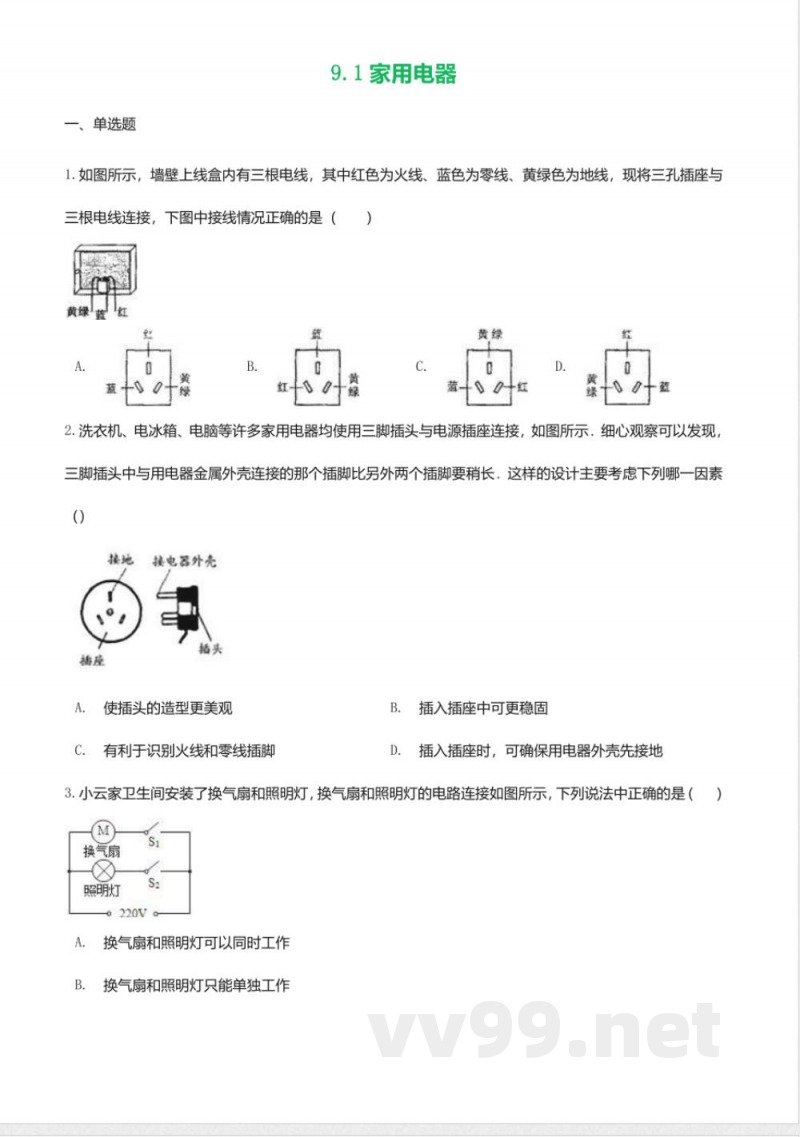

1.如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是（黄绿）。
2.洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长，这样的设计主要考虑下列哪一因素（D）插入插座时，可确保用电器外壳先接地。
3.小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（B）换气扇和照明灯可以同时工作。

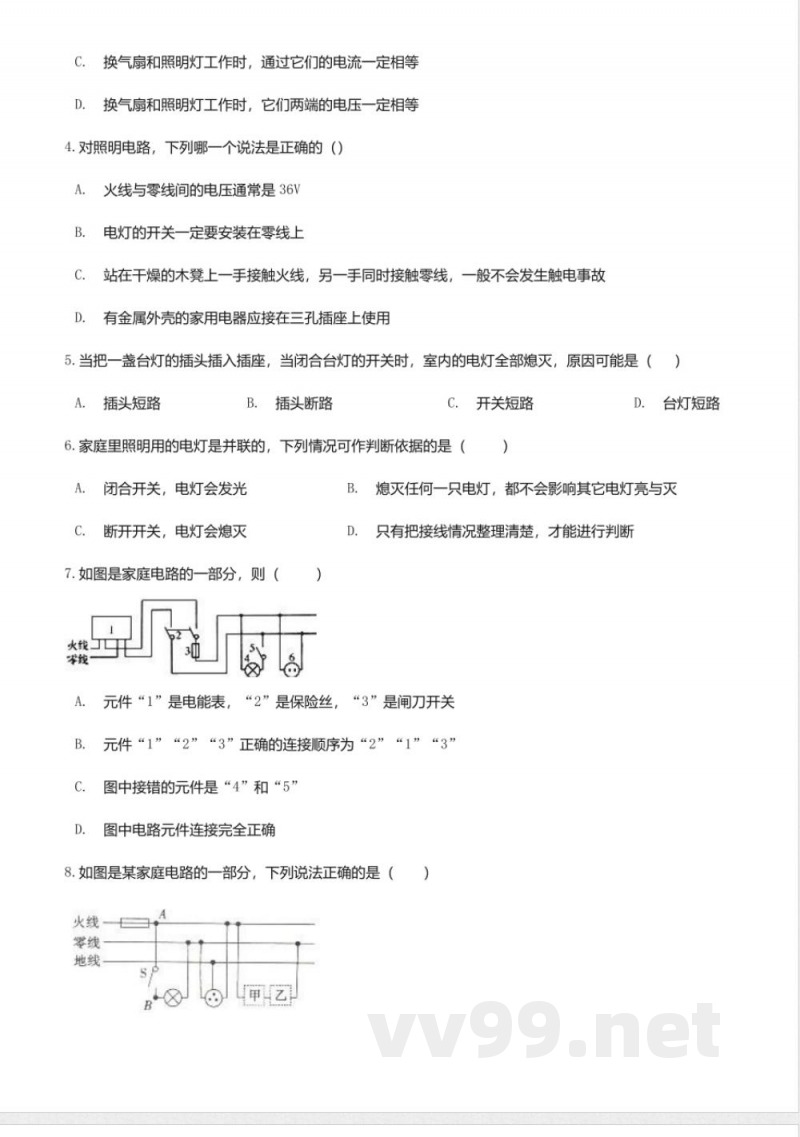

4.对照明电路，下列哪一个说法是正确的（C）站在干燥的木凳上一手接触火线，另一手同时接触零线，一般不会发生触电事故。
5.当把一盏台灯的插头插入插座，当闭合台灯的开关时，室内的电灯全部熄灭，原因可能是（B）插头断路。
6.家庭里照明用的电灯是并联的，下列情况可作判断依据的是（A）闭合开关，电灯会发光；断开开关，电灯会熄灭。
7.如图是家庭电路的一部分，则（D）只有把接线情况整理清楚，才能进行判断。元件“1”是电能表，“2”是保险丝，“3”是闸刀开关。
8.如图是某家庭电路的一部分，下列说法正确的是（A）电冰箱接入三孔插座后，电灯与电冰箱是串联。
