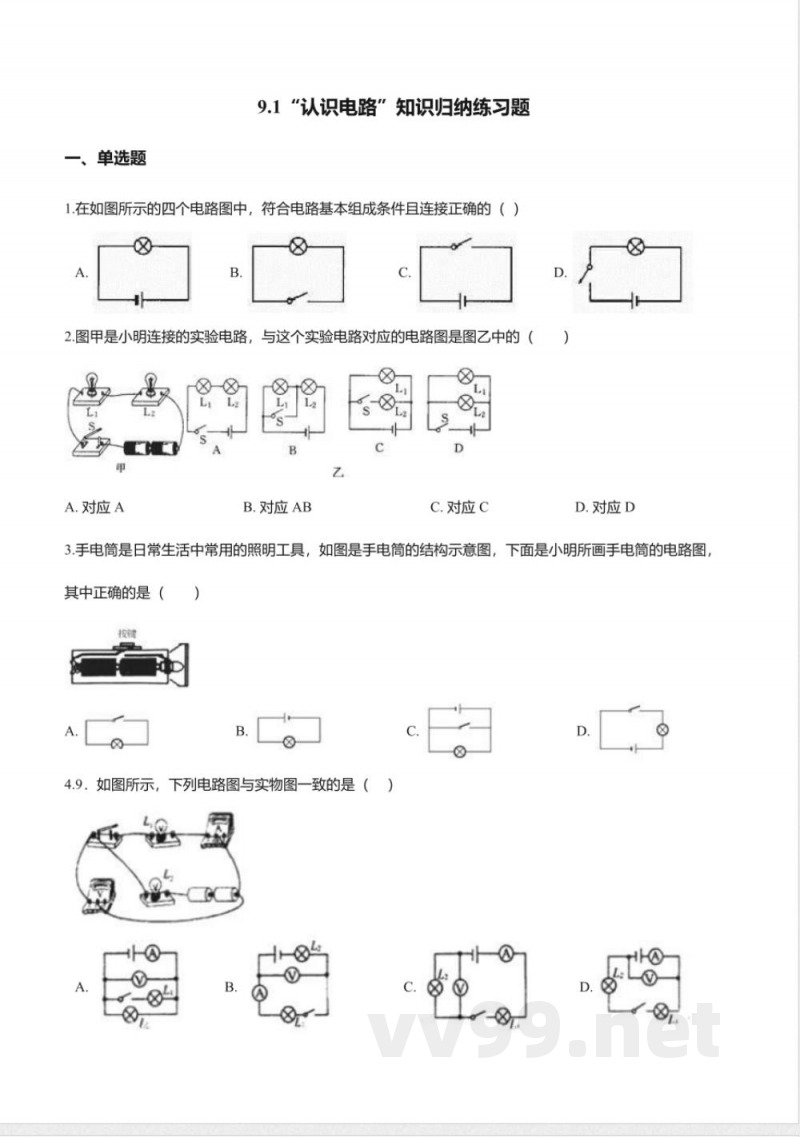

北京课改版九年级物理全册-9.1“认识电路”知识归纳练习题

单选题
1. 在如图所示的四个电路图中，符合电路基本组成条件且连接正确的是（）
A. 对应A
B. 对应B
C. 对应C
D. 对应D
2. 图甲是小明连接的实验电路，下面是小明所画手电筒的电路图，其中正确的是（）
A. 对应A
B. 对应B
C. 对应C
D. 对应D
3. 手电筒是日常生活中常用的照明工具，下面是小明所画手电筒的电路图，其中正确的是（）
A. 对应A
B. 对应B
C. 对应C
D. 对应D
4. 如图所示，A下列电路图与实物图一致的是（）
A. 对应A
B. 对应B
C. 对应C
D. 对应D

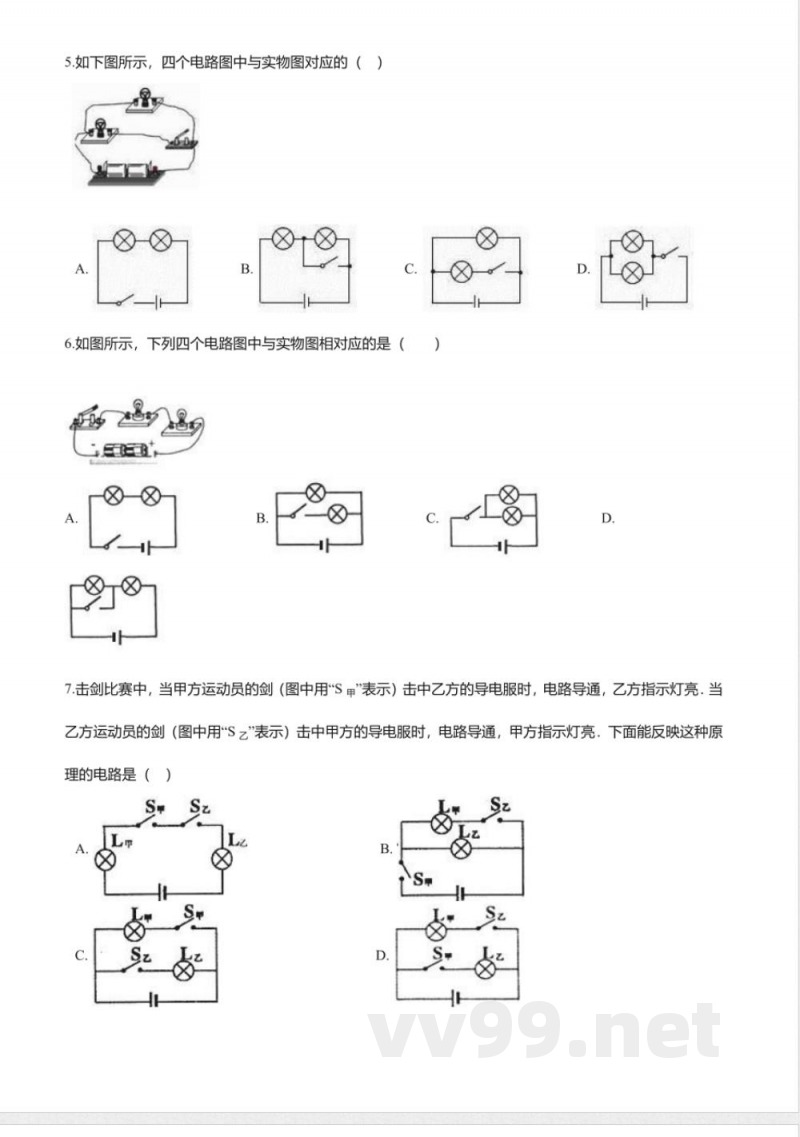

5. 下列四个电路图中与实物图相对应的是（）
A. 对应A
B. 对应B
C. 对应C
D. 对应D
6. 如图所示，击剑比赛中，当甲方运动员的剑（图中用S表示）击中乙方的导电服时，电路导通，乙方指示灯亮。当乙方运动员的剑（图中用S乙表示）击中甲方的导电服时，电路导通，甲方指示灯亮。下面能反映这种原理的电路是（）
A. 对应A
B. 对应B
C. 对应C
D. 对应D

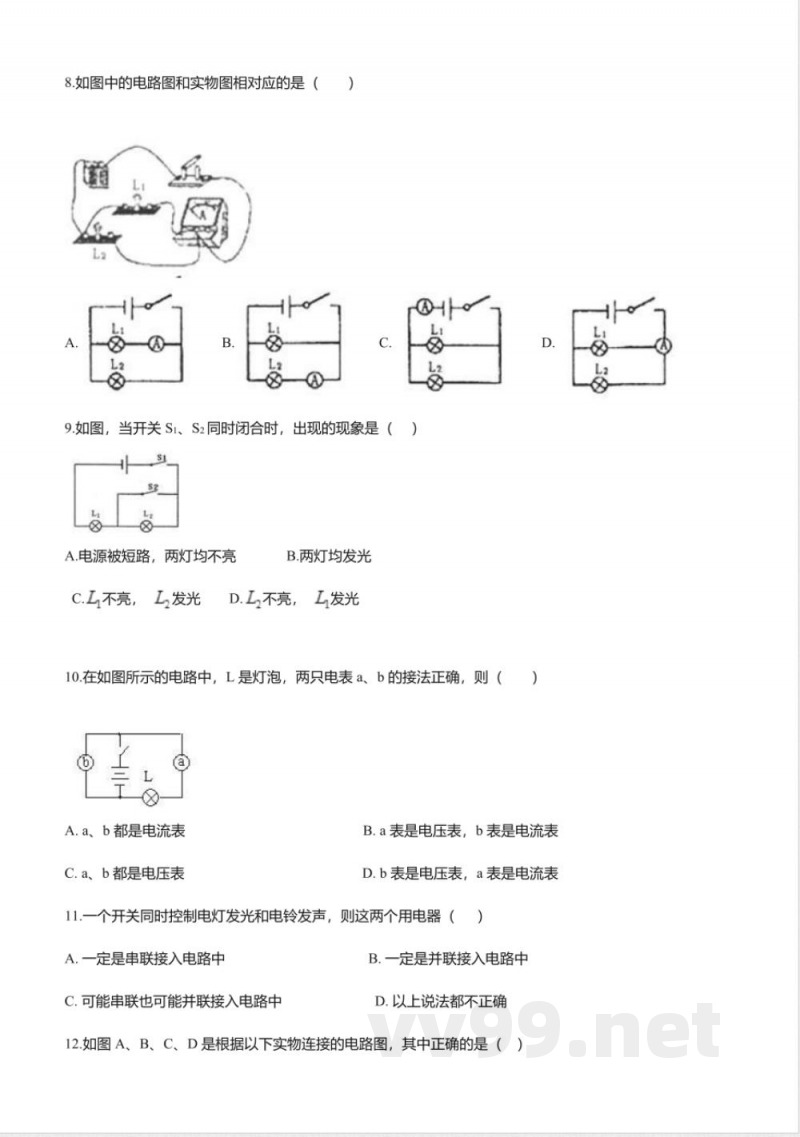

7. 如图中的电路图和实物图相对应的是（）
A. 对应A
B. 对应B
C. 对应C
D. 对应D
8. 如图，当开关S1、S2同时闭合时，电源被短路，两灯均不亮。
A. 两灯均发光
B. L1不亮，L2发光
C. L1不亮，L2不发光
D. L1发光，L2不亮
9. 在如图所示的电路中，L是灯泡，两只电表a、b的接法正确，则（）
A. a、b都是电流表
B. a表是电压表，b表是电流表
C. a表是电流表，b表是电压表
D. b表是电压表，a表是电流表
10. 一个开关同时控制电灯发光和电铃发声，则这两个用电器（）
A. 一定是串联接入电路中
B. 一定是并联接入电路中
C. 可能串联也可能并联接入电路中
D. 以上说法都不正确

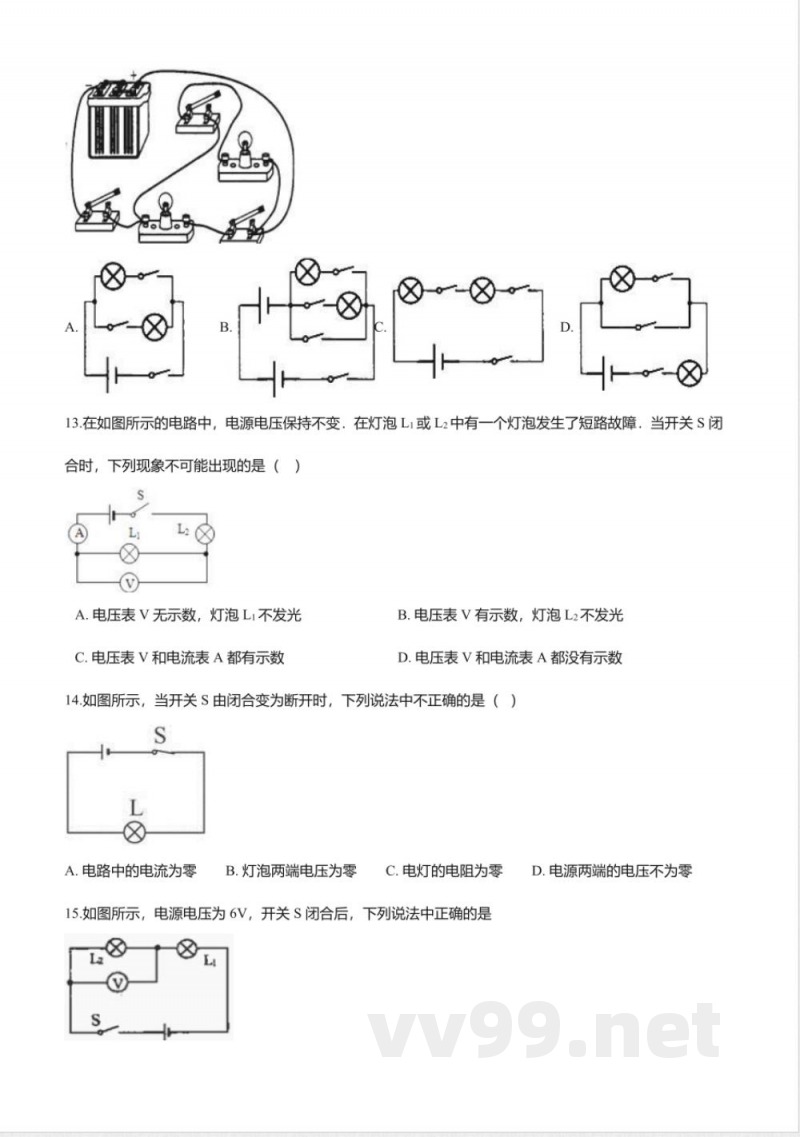

11. 在如图所示的电路中，电源电压保持不变。在灯泡L1或L2中有一个灯泡发生了短路故障。当开关S闭合时，下列现象不可能出现的是（）
A. 电压表V无示数，灯泡L1不发光
B. 电压表V有示数，灯泡L2不发光
C. 电压表V和电流表A都有示数
D. 电压表V和电流表A都没有示数
12. 当开关S由闭合变为断开时，下列说法中不正确的是（）
A. 电路中的电流为零
B. 灯泡两端电压为零
C. 电灯的电阻为零
D. 电源两端的电压不为零
13. 如图所示，电源电压为6V，开关S闭合后，下列说法中正确的是（）

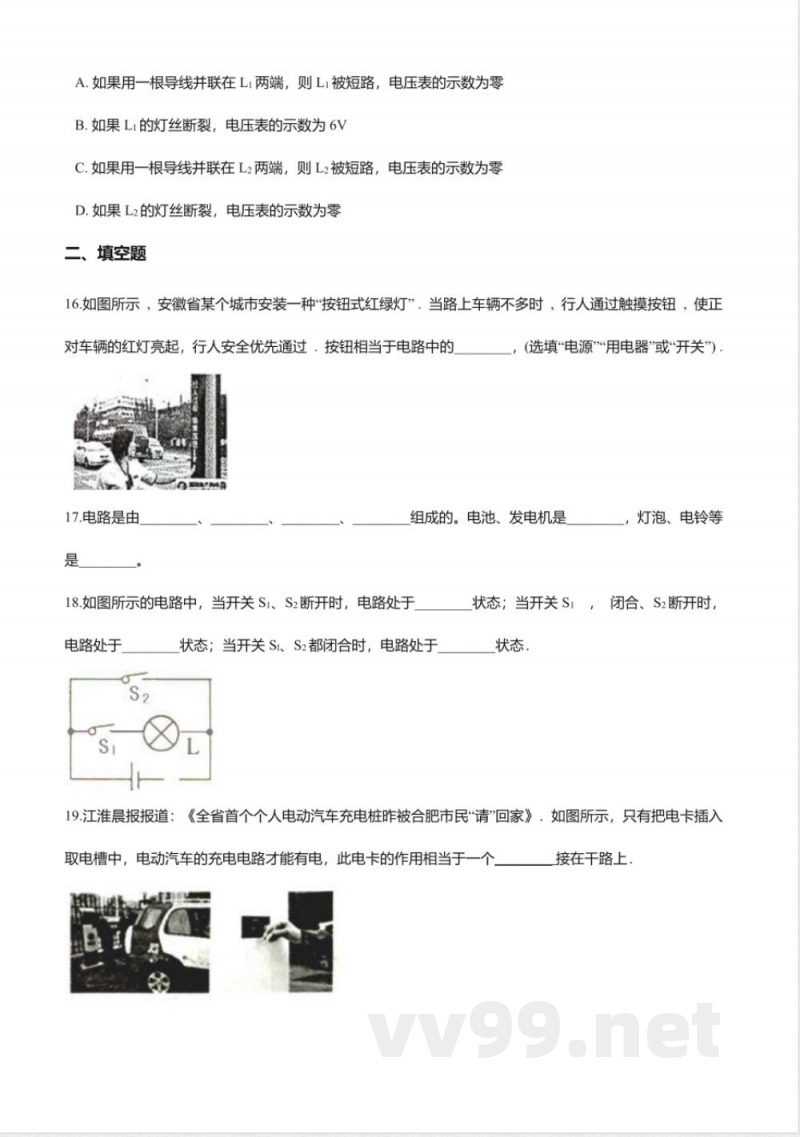

A. 如果用一根导线并联在L1两端，则L1被短路，电压表的示数为零
B. 如果L1的灯丝断裂，电压表的示数为6V
C. 如果用一根导线并联在L2两端，则L2被短路，电压表的示数为零
D. 如果L2的灯丝断裂，电压表的示数为零
14. 二、填空题
16. 如图所示，安徽省某个城市安装一种“按钮式红绿灯”，当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全优先通过，按钮相当于电路中的____。
17. 电路是由____组成的。电池、发电机是____。
18. 如图所示的电路中，当开关S1、S2断开时，电路处于____。
