北京课改版九年级物理全册-12.2“通电螺线管的磁场”知识归纳练习题

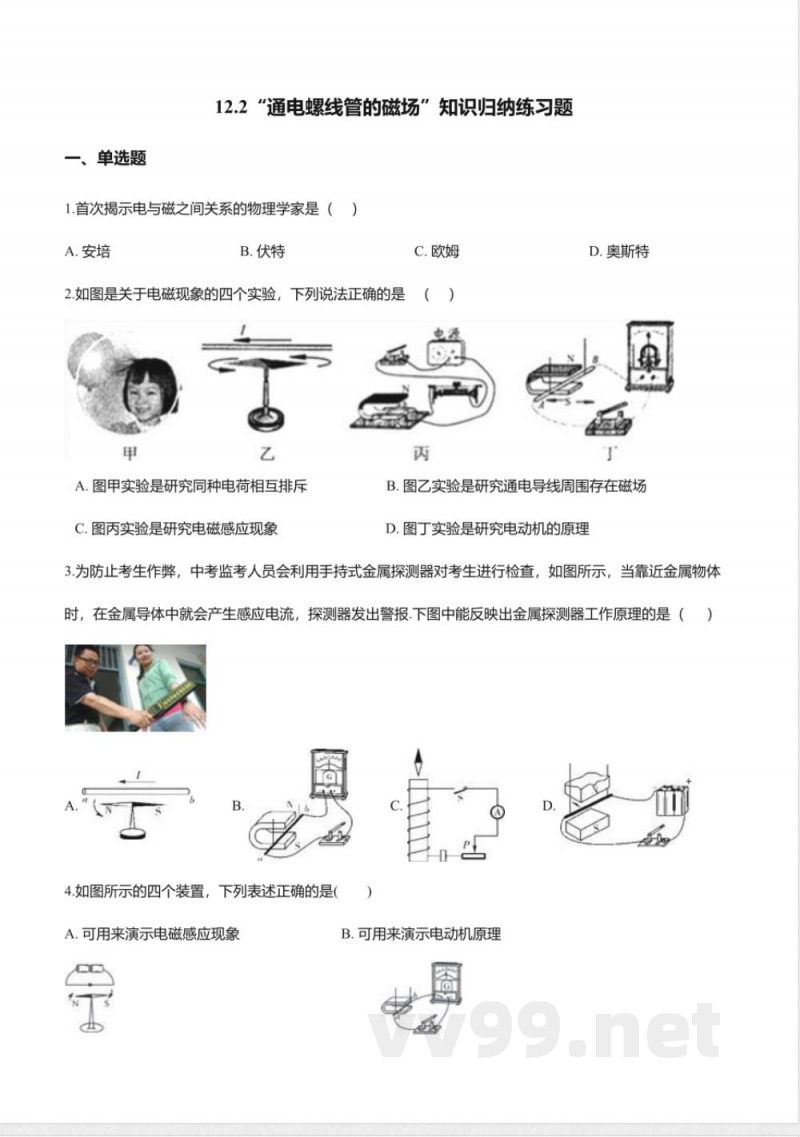

1. 首次揭示电与磁之间关系的物理学家是（A. 安培 B. 伏特）
2. 如图是关于电磁现象的四个实验，下列说法正确的是：甲乙A. 图甲实验是研究同种电荷相互排斥 C. 图丙实验是研究电磁感应现象 C. 欧姆丙 D. 奥斯特 B. 图乙实验是研究通电导线周围存在磁场 D. 图丁实验是研究电动机的原理
3. 为防止考生作弊，中考监考人员会利用手持式金属探测器对考生进行检查，如图所示，当靠近金属物体时，在金属导体中就会产生感应电流，探测器发出警报。下图中能反映出金属探测器工作原理的是（）。
4. 如图所示的四个装置，下列表述正确的是：A. 可用来演示电磁感应现象 B. 可用来演示电动机原理 C. 可用来演示发电机原理 D. 图中S闭合时小磁针的S极被吸引

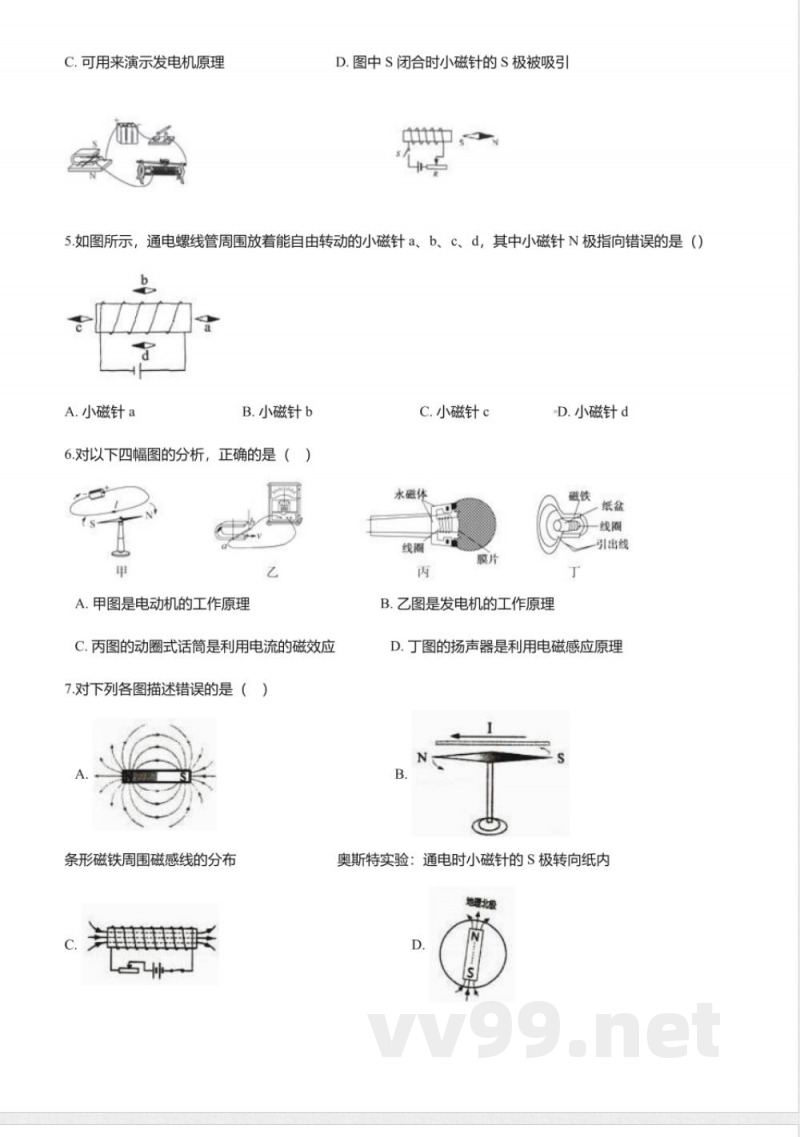

5. 如图所示，通电螺线管周围放着能自由转动的小磁针a、b、c、d，其中小磁针N极指向错误的是（）。
6. 对以下四幅图的分析，正确的是（甲 A. 甲图是电动机的工作原理 C. 丙图的动圈式话简是利用电流的磁效应
7. 对下列各图描述错误的是（）。条形磁铁周围磁感线的分布 C. 小磁针c 水磁体线圈 丙膜片 D. 小磁针d 磁铁 丁 B. 乙图是发电机的工作原理纸盆线圈引出线 D. 丁图的扬声器是利用电磁感应原理

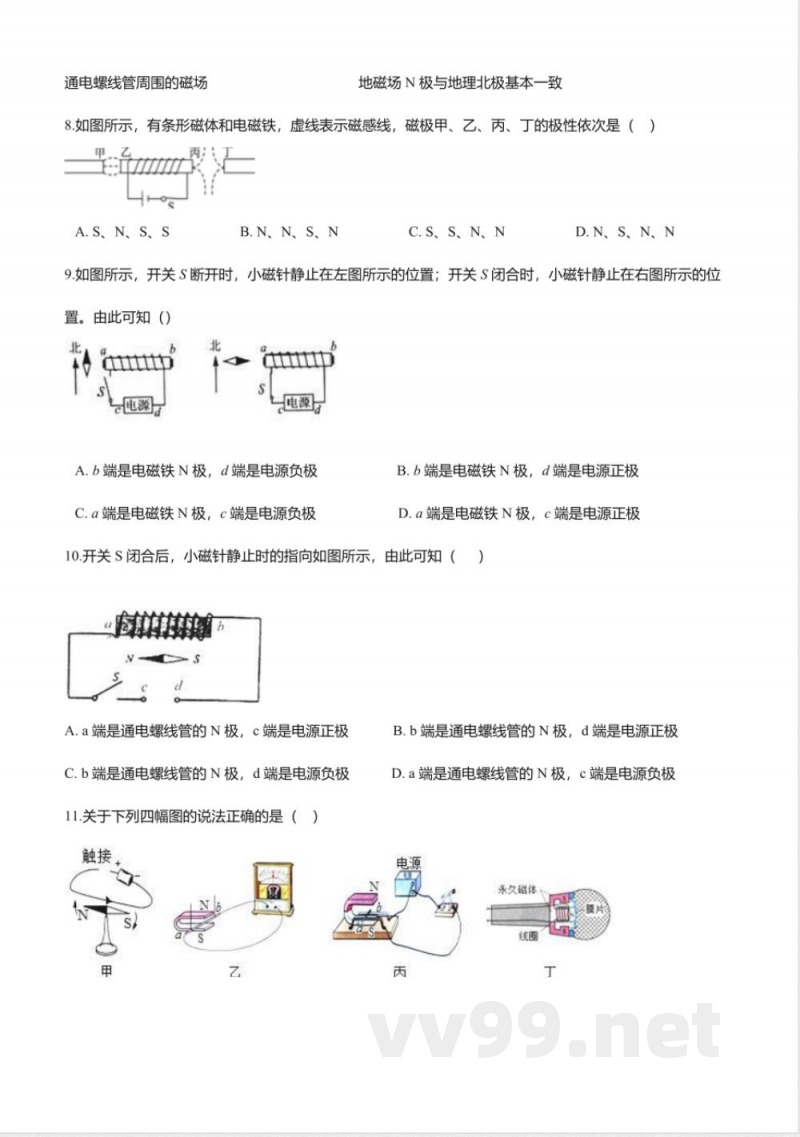

8. 如图所示，有条形磁体和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是（）。
9. 如图所示，开关S断开时，小磁针静止在左图所示的位置；开关S闭合时，小磁针静止在右图所示的位置。由此可知（）。
10. 开关S闭合后，小磁针静止时的指向如图所示，由此可知（）。

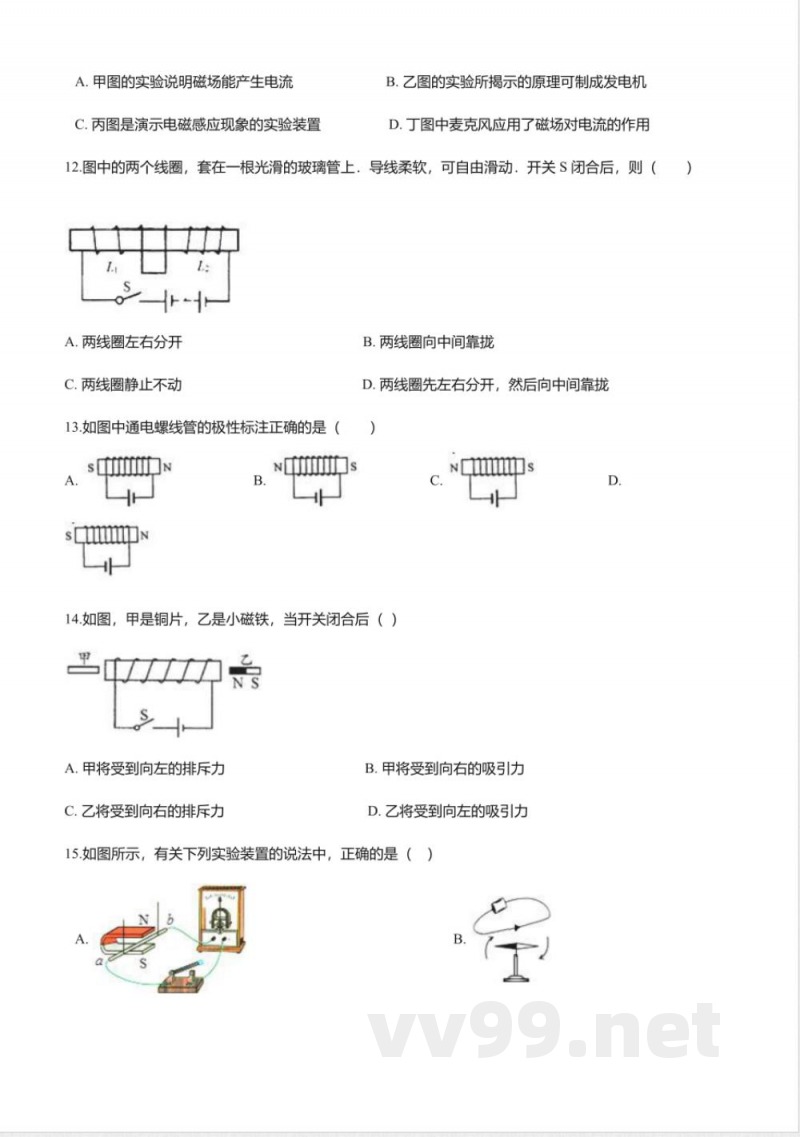

11. 关于下列四幅图的说法正确的是（）。 A. 甲图的实验说明磁场能产生电流 C. 丙图是演示电磁感应现象的实验装置 B. 乙图的实验所揭示的原理可制成发电机 D. 丁图中麦克风应用了磁场对电流的作用
12. 图中的两个线圈，套在一根光滑的玻璃管上。导线柔软，可自由滑动，开关S闭合后，则（）。
