北京课改版九年级物理全册-10.1“串联电路和并联电路”知识归纳练习题

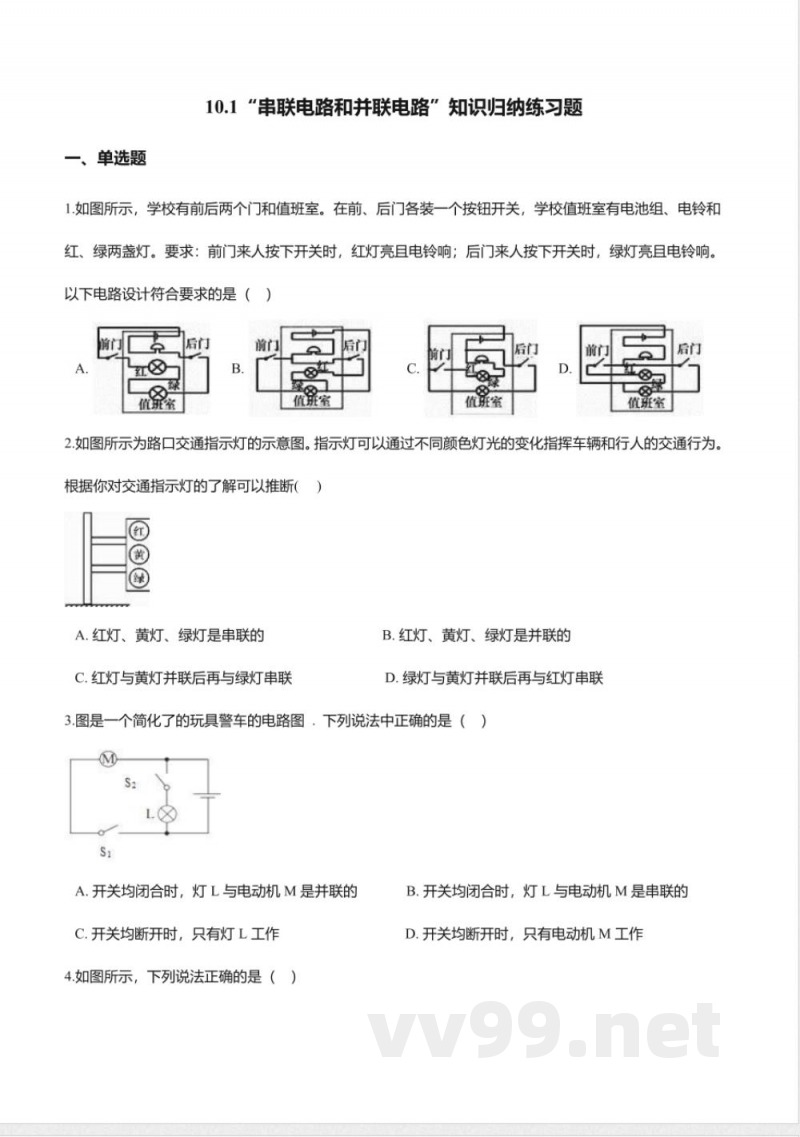

1. 如图所示，学校有前后两个门和值班室。在前、后门各装一个按钮开关，学校值班室有电池组、电铃和红、绿两盏灯。要求：前门来人按下开关时，红灯亮且电铃响；后门来人按下开关时，绿灯亮且电铃响。以下电路设计符合要求的是（）。
2. 如图所示为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。根据你对交通指示灯的了解可以推断（）。
3. 图是一个简化了的玩具警车的电路图：下列说法中正确的是（）。
4. 如图所示，下列说法正确的是（）。

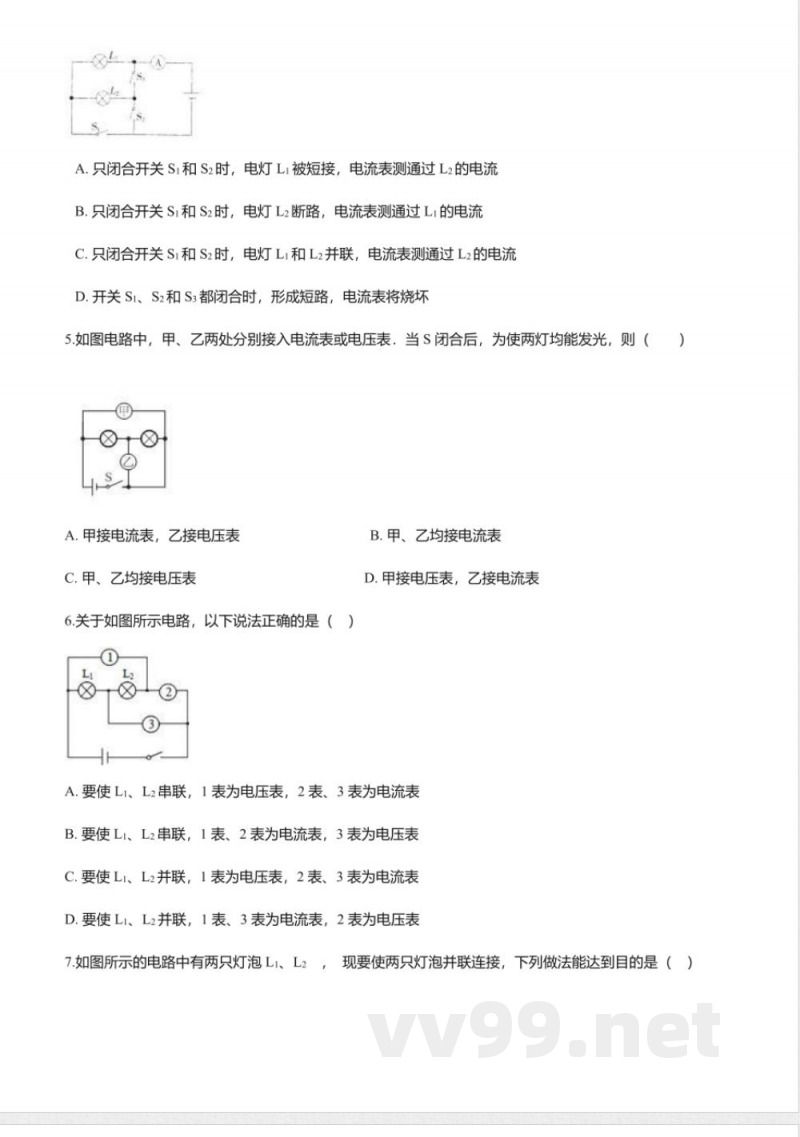

5. 如图电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则（）。
6. 关于如图所示电路，以下说法正确的是（）。

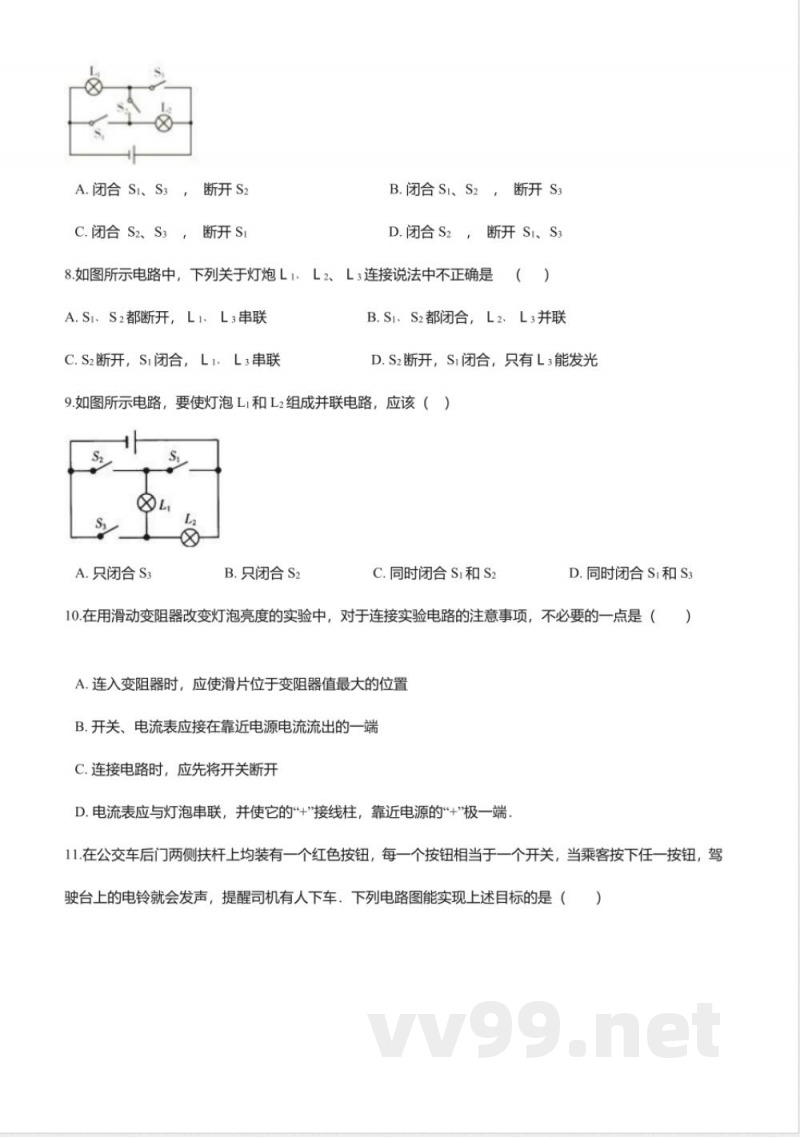

7. 如图所示的电路中有两只灯泡L1、L2，现要使两只灯泡并联连接，下列做法能达到目的是（）。
8. 如图所示电路中，下列关于灯泡L1、L2、L3连接说法中不正确的是（）。
9. 如图所示电路，要使灯泡L1和L2组成并联电路，应该（）。
10. 在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）。

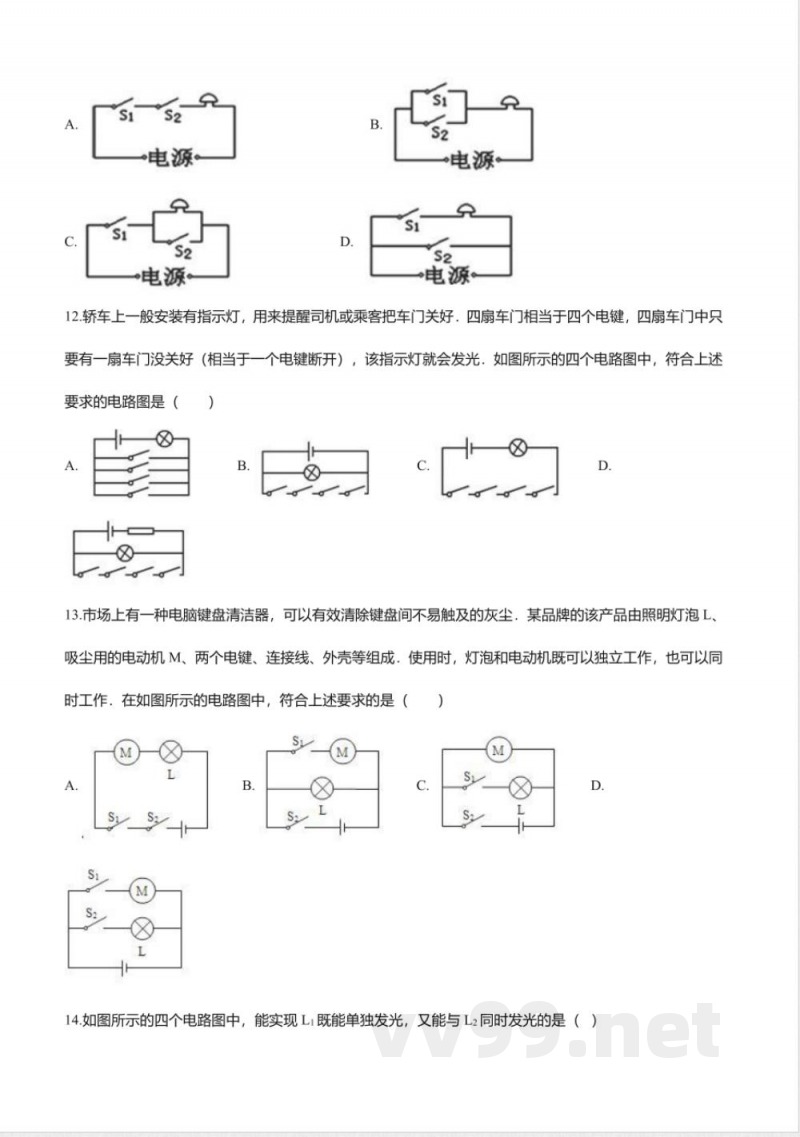

11. 在公交车后门两侧扶杆上均装有一个红色按钮，每一个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的电铃就会发声，提醒司机有人下车。下列电路图能实现上述目标的是（）。
12. 轿车上一般安装有指示灯，用来提醒司机或乘客把车门关好。四扇车门相当于四个电键，四扇车门中只要有一扇车门没关好（相当于要求的电路图是（个电键断开），该指示灯就会发光。
13. 市场上有一种电脑键盘清洁器，可以有效清除键盘间不易触及的灰尘。某品牌的该产品由照明灯泡L、吸尘用的电动机M、两个电键、连接线、外壳等组成。使用时，灯泡和电动机既可以独立工作，也可以同时工作，在如图所示的电路图中，符合上述要求的是（）。
14. 如图所示的四个电路图中，能实现L1既能单独发光，又能与L2同时发光的是（）。

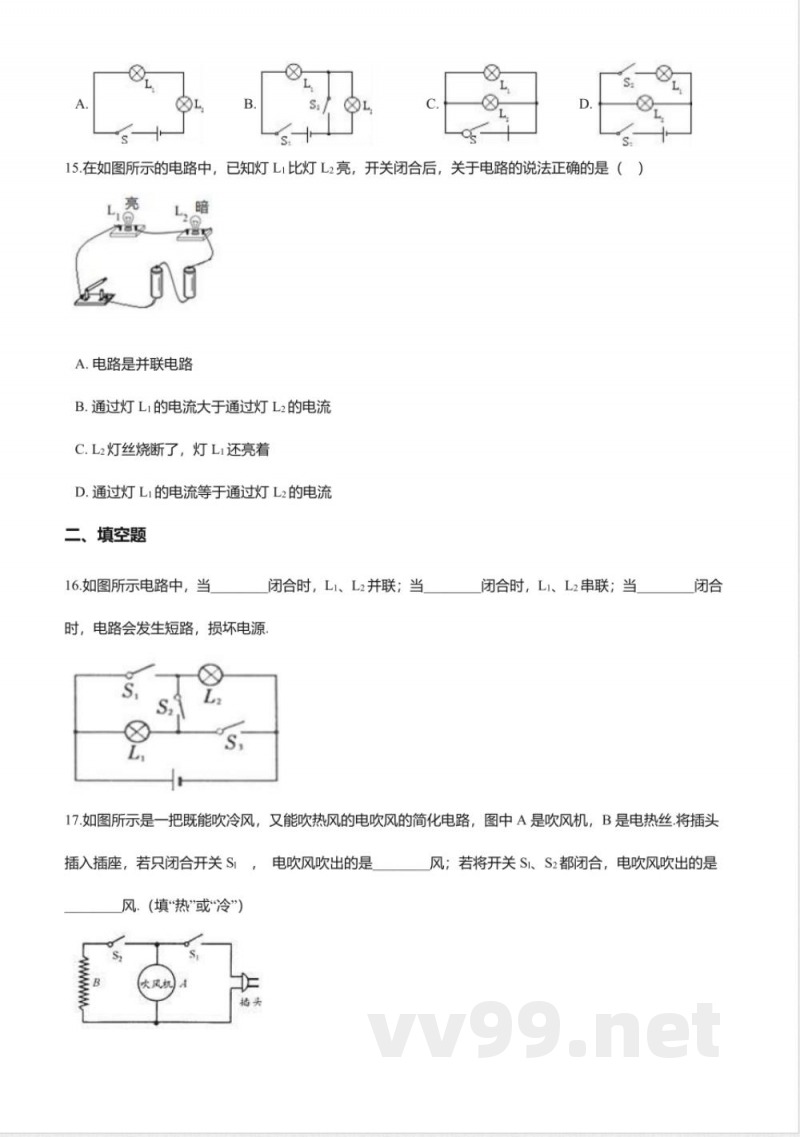

15. 在如图所示的电路中，已知灯L1比灯L2亮，开关闭合后，A. 电路是并联电路 B. 通过灯L1的电流大于通过灯L2的电流 C. L2灯丝烧断了，灯L1还亮着。
