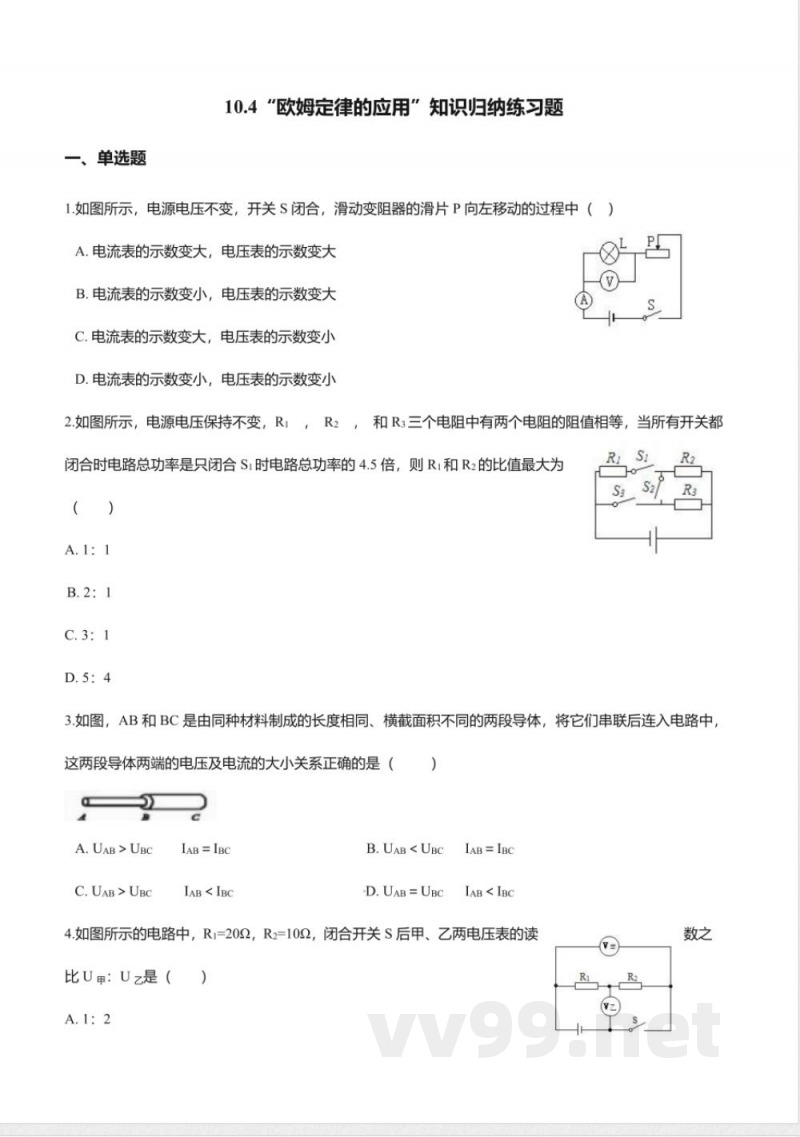

北京课改版九年级物理全册-10.4“欧姆定律的应用”知识归纳练习题

1. 如图所示，电源电压不变，开关S闭合，滑动变阻器的滑片P向左移动的过程中，电流表的示数变小，电压表的示数变大。
2. 如图所示，电源电压保持不变，R1，R2，和R3三个电阻中有两个电阻的阻值相等，当所有开关都闭合时电路总功率是只闭合S1时电路总功率的4.5倍，则R1和R2的比值最大为A.1:1 B.2:1 C.3:1 D.5:4。
3. 如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是UAB=UBC，IAB=IBC。
4. 如图所示的电路中，R1=20Ω，R2=10Ω，闭合开关S后甲、乙两电压表的读比U甲：U乙是1:2。

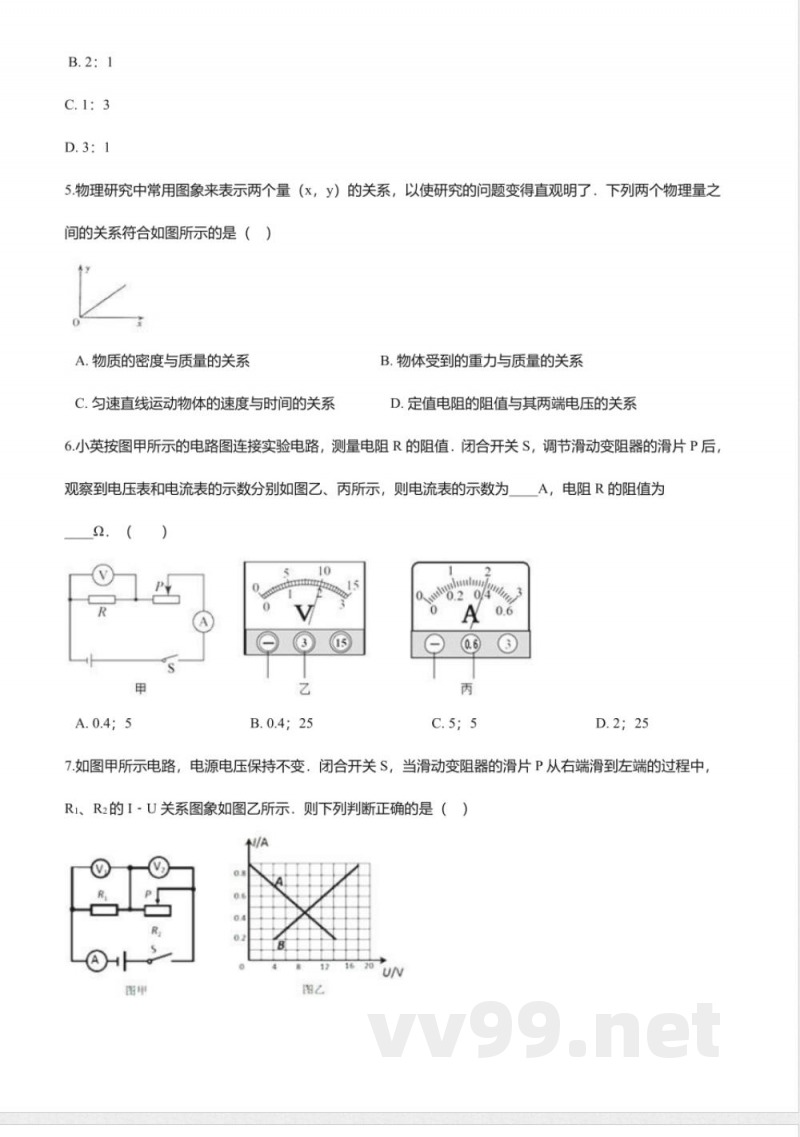

5. 物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了，下列两个物理量之间的关系符合如图所示的是定值电阻的阻值与其两端电压的关系。
6. 小英按图甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为0.4A，电阻R的阻值为53Ω。

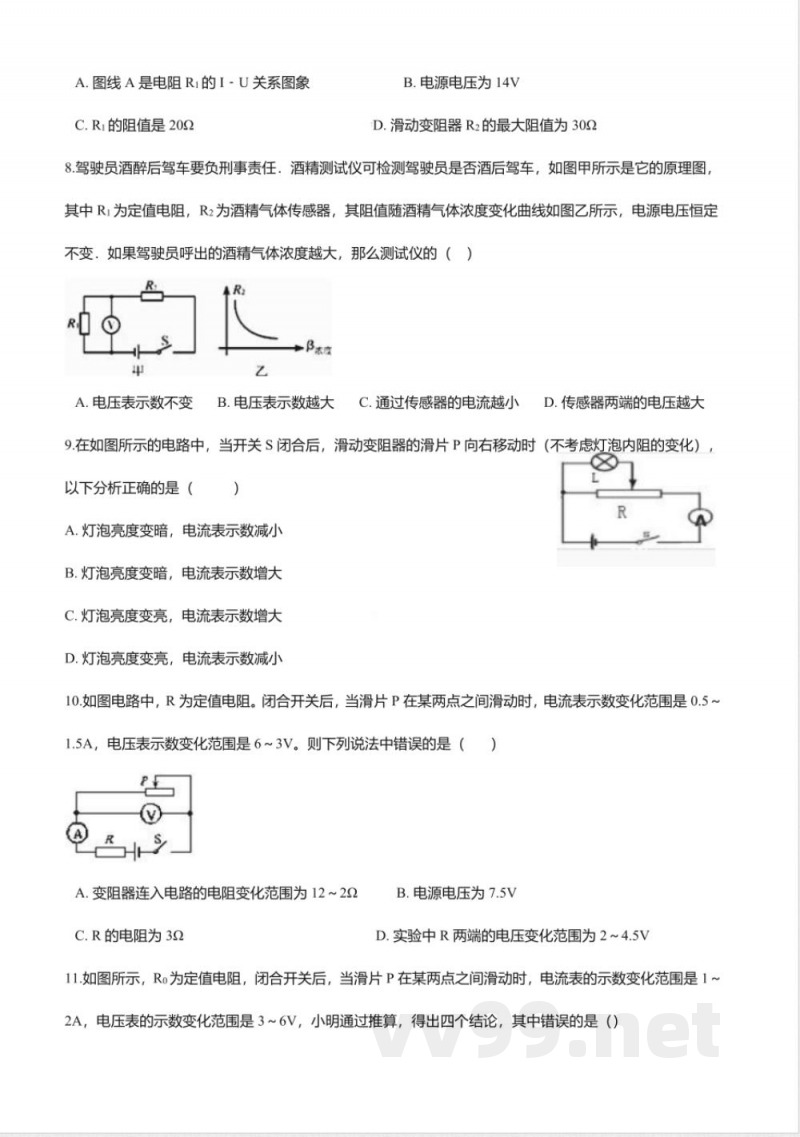

7. 如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中R1、R2的I-U关系图象如图乙所示，则下列判断正确的是图线A是电阻R1的I-U关系图象。
8. 驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，其中R1为定值电阻，R2为酒精气体传感器，其阻值随酒精气体浓度变化曲线如图乙所示，电源电压恒定不变。如果驾驶员呼出的酒精气体浓度越大，那么测试仪的电压表示数越大，传感器两端的电压越大。
9. 在如图所示的电路中，当开关S闭合后，滑动变阻器的滑片P向右移动时，灯泡亮度变暗，电流表示数减小。
10. 如图电路中，R为定值电阻。闭合开关后，当滑片P在某两点之间滑动时，电流表示数变化范围是0.5~1.5A，电压表示数变化范围是6～3V。则下列说法中错误的是变阻器连入电路的电阻变化范围为12～22Ω。

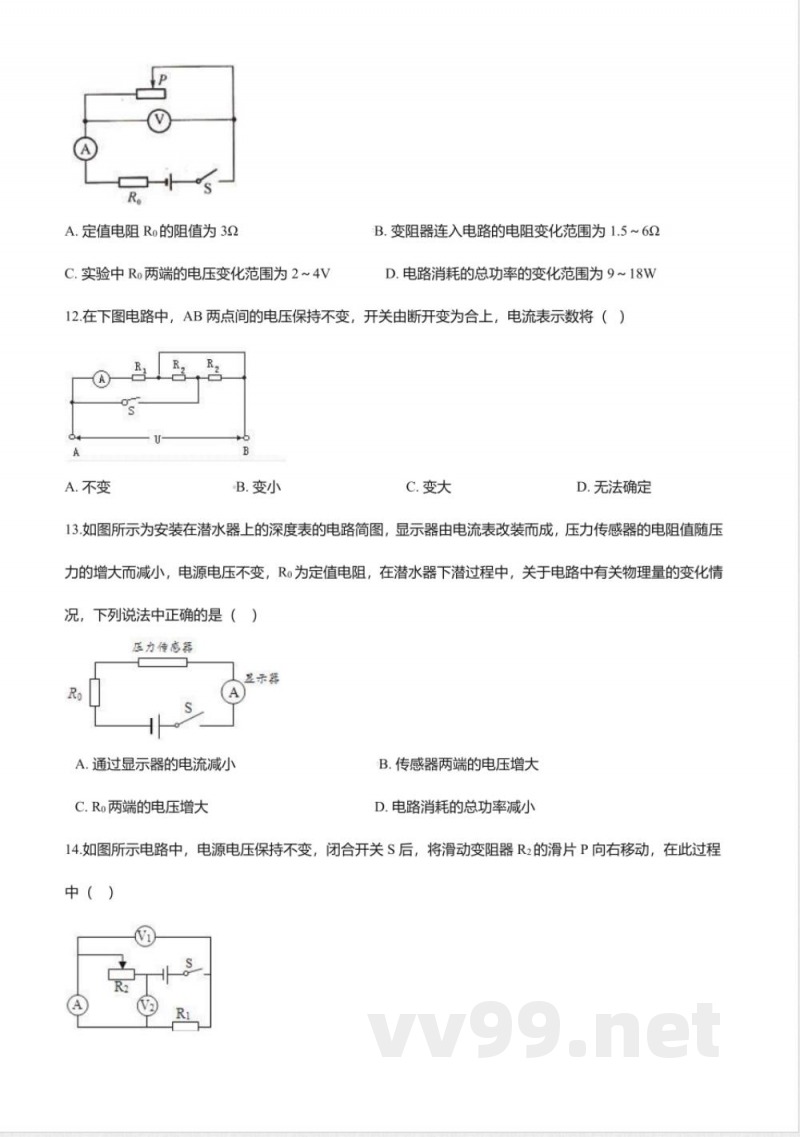

11. 如图所示，Ro为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是1~2A，电压表的示数变化范围是3～6V，小明通过推算，得出四个结论，其中错误的是变阻器连入电路的电阻变化范围为1.5～6Ω。
12. 在下图电路中，AB两点间的电压保持不变，开关由断开变为合上，电流表示数将变大。
13. 如图所示为安装在潜水器上的深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻值随压力的增大而减小，电源电压不变，Ro为定值电阻，在潜水器下潜过程中，关于电路中有关物理量的变化情况，下列说法中正确的是压力传感器显示福Ro通过显示器的电流减小，Ro两端的电压增大。
14. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中电流和电压的变化情况。
