3.2电路—2020秋教科版九年级物理上册学案

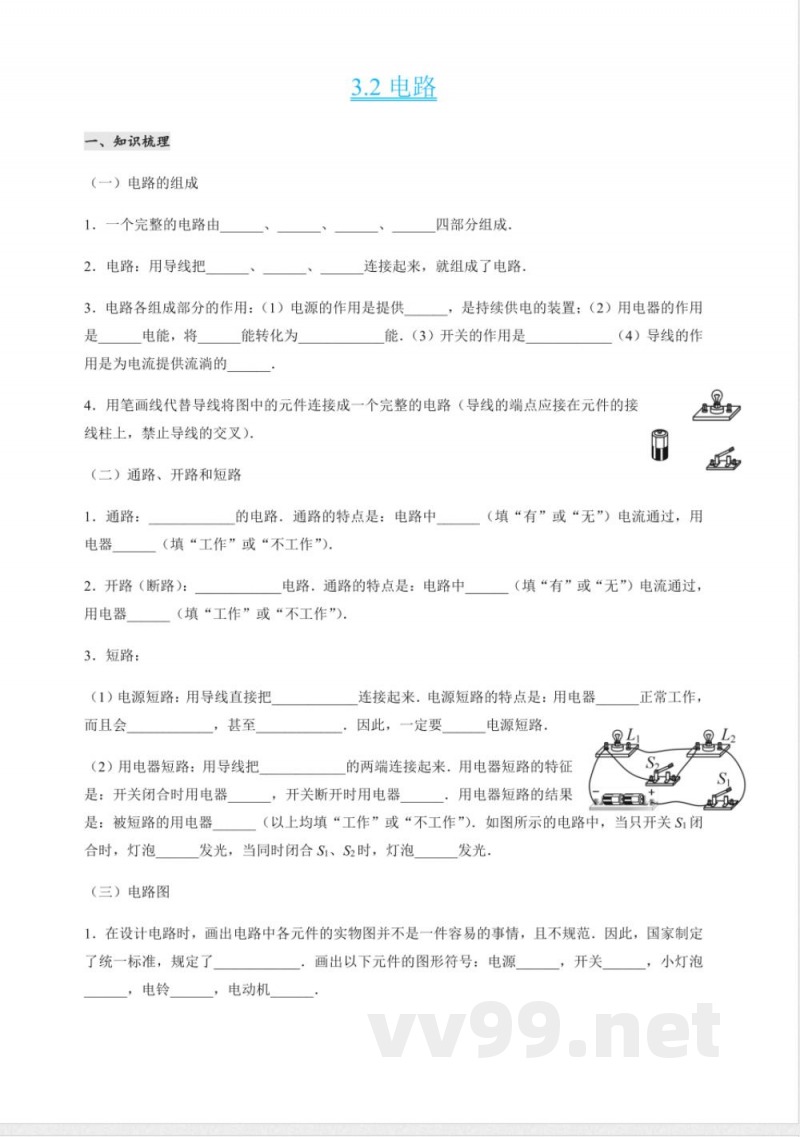

一、知识梳理
（一）电路的组成
1. 一个完整的电路由电源、导线、用电器和开关四部分组成。
2. 电路：用导线把各部分连接起来，就组成了电路。
3. 电路各组成部分的作用：
（1）电源的作用是提供电能，将电能转化为其他能量，持续供电。
（2）用电器的作用是消耗电能。
（3）开关的作用是控制电路的通断。
（4）导线的作用是连接电路各部分。
4. 用笔画线代替导线将图中的元件连接成一个完整的电路（导线的端点应接在元件的接线柱上，禁止导线的交叉）。

（二）通路、开路和短路
1. 通路：电器的电路通路的特点是：电路中工作。
2. 开路（断路）：用电器不工作。
3. 短路：电路中的电流不正常。
（1）电源短路：用导线直接把电源两端连接起来。
（2）用电器短路：用导线把用电器两端连接起来。
4. 开关闭合时，电器工作；开关断开时，电器不工作。

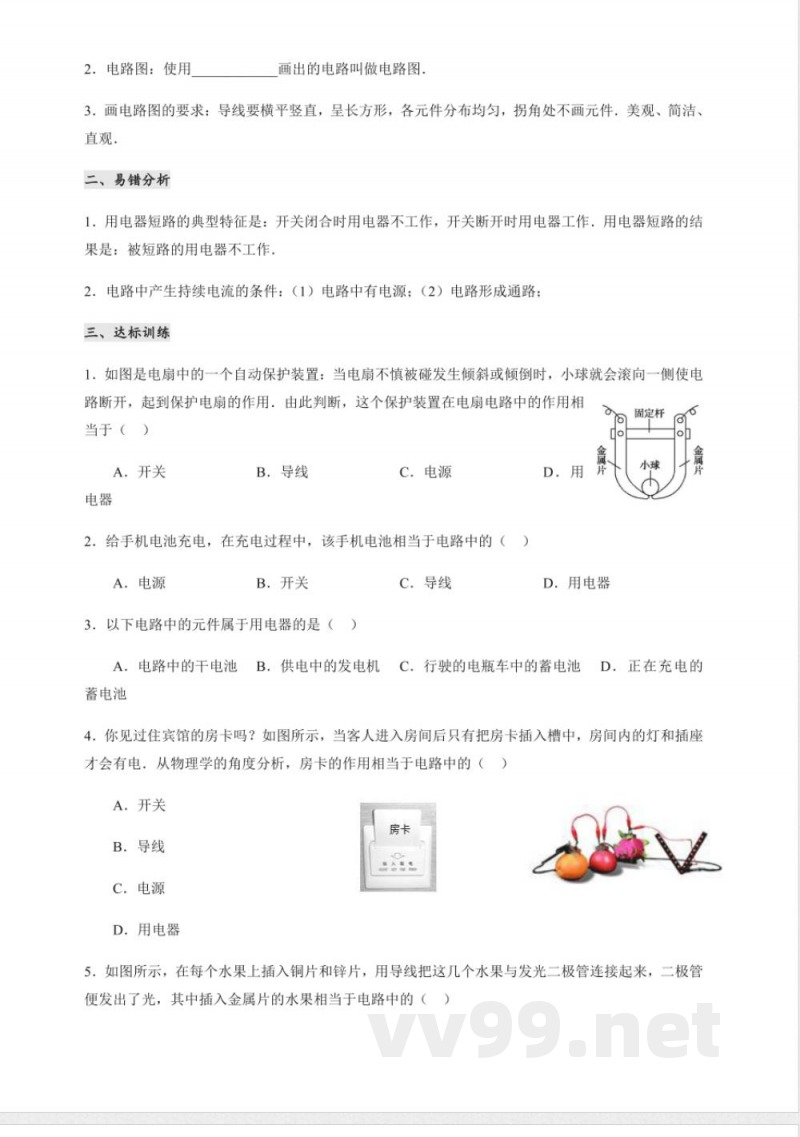

（三）电路图
1. 电路图：使用统一的符号绘制电路图。
2. 画电路图的要求：导线要横平竖直，呈长方形，各元件分布均匀，拐角处不画元件，要求简洁、美观、直观。

二、易错分析
1. 用电器短路的典型特征是：开关闭合时用电器不工作，开关断开时用电器工作。用电器短路的结果是：被短路的用电器不工作。
2. 电路中产生持续电流的条件：
（1）电路中有电源；
（2）电路形成通路。

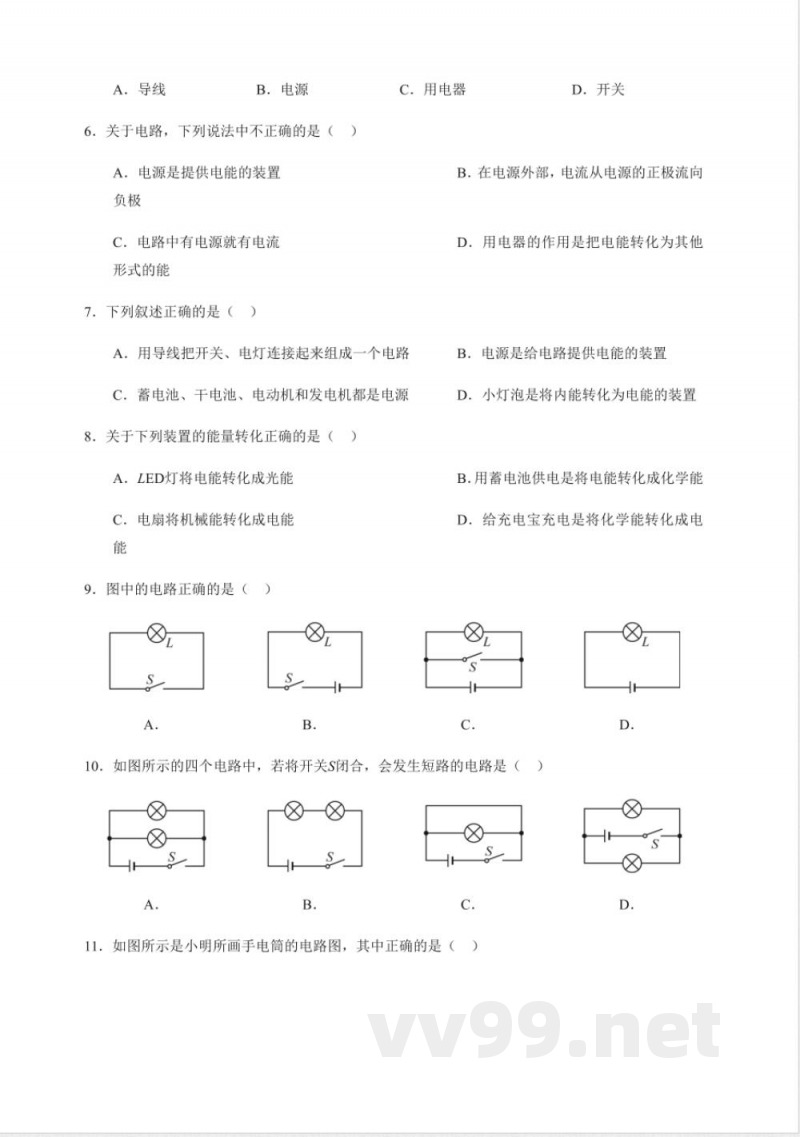

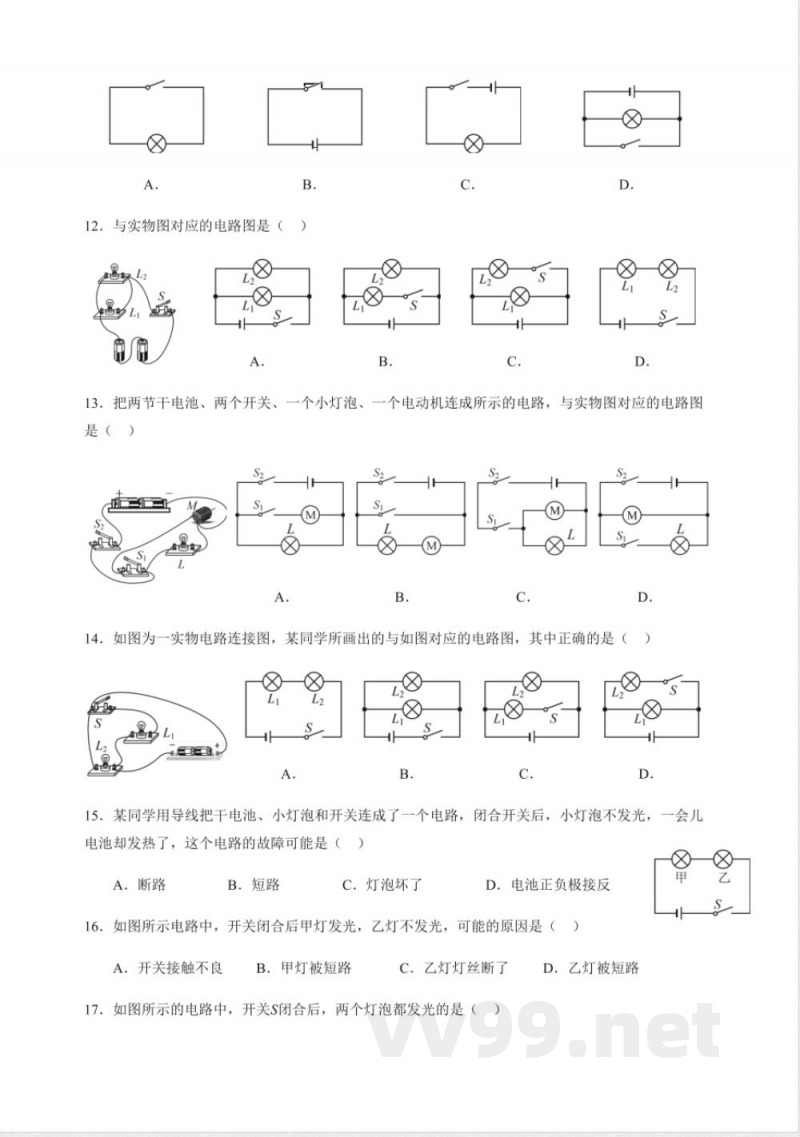

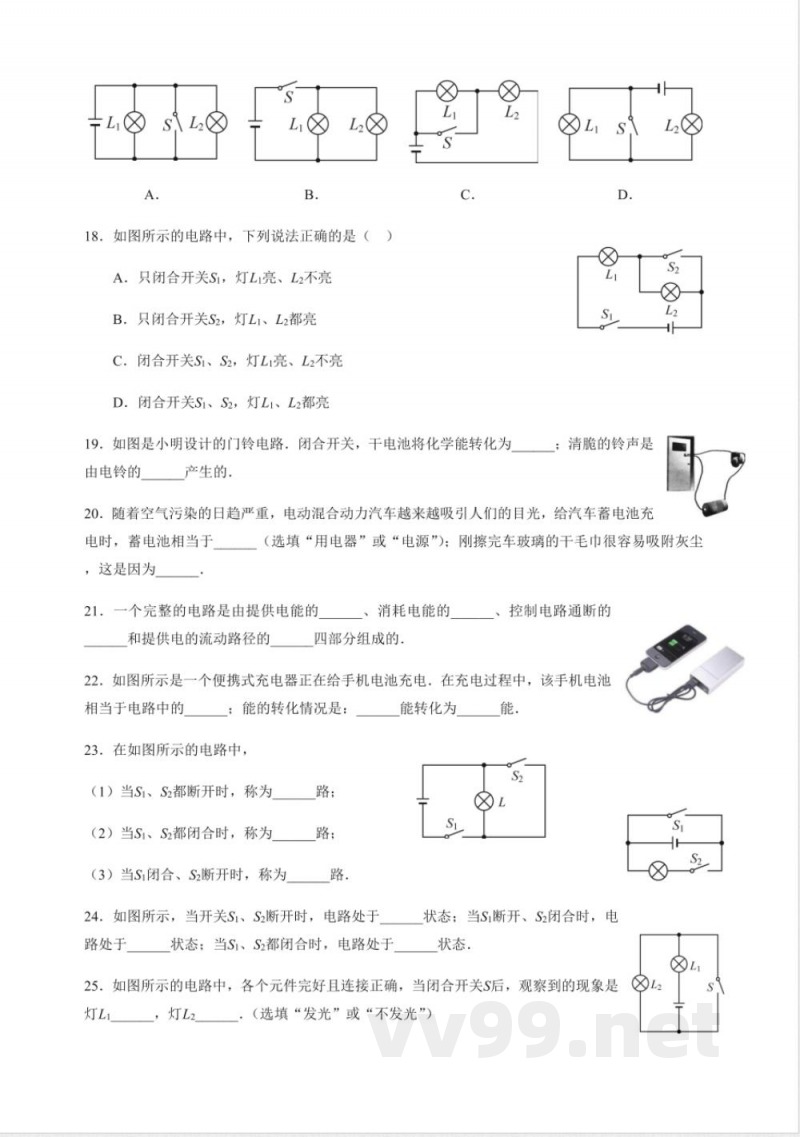

三、达标训练

说明:本文档为学习资料，仅供教学与自学使用，资源免费下载，不含任何诱导下载或捆绑程序。
