北师大版数学九年级上册5.2视图同步练习

一、选择题视图

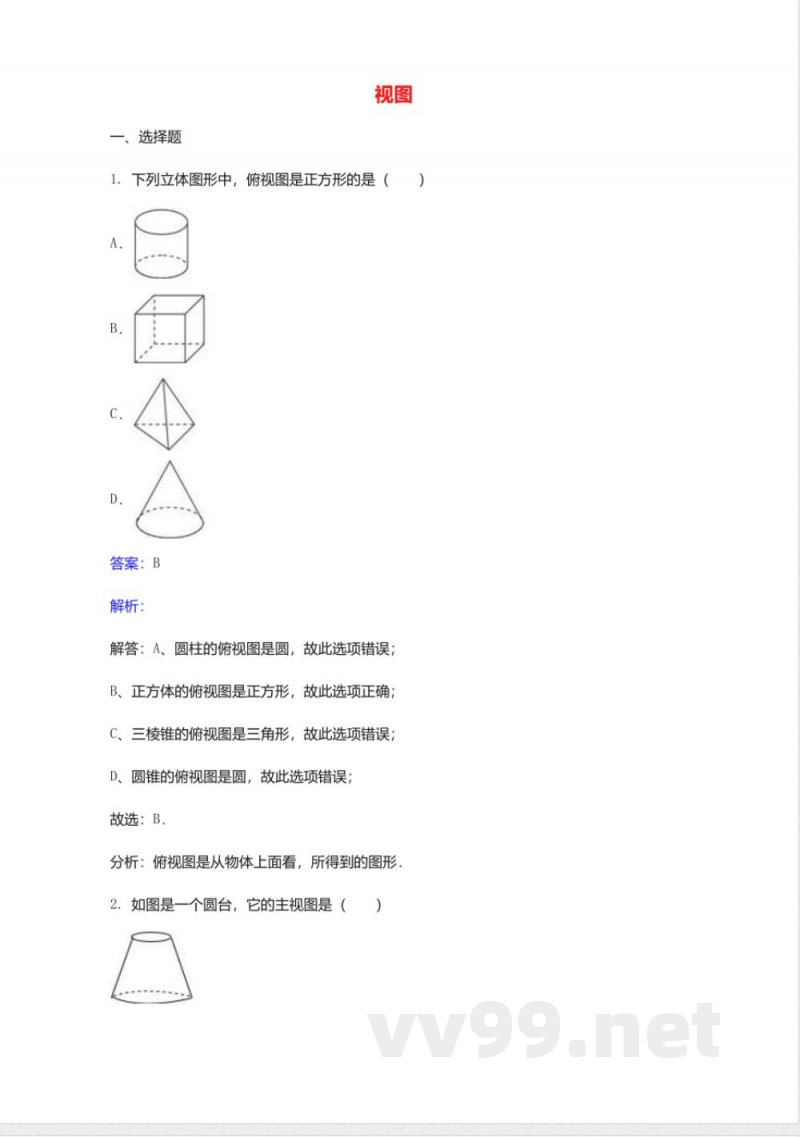

1．下列立体图形中，俯视图是正方形的是（B）
答案：B
解析：A、圆柱的俯视图是圆，故此选项错误；B、正方体的俯视图是正方形，故此选项正确；C、三棱锥的俯视图是三角形，故此选项错误；D、圆锥的俯视图是圆，故选：B。
分析：俯视图是从物体上面看，所得到的图形。

2．下列几何体中，正视图是矩形的是（B）
答案：B
解析：A、球的正视图是圆，故此选项错误；B、圆柱的正视图是矩形，故此选项正确；C、圆锥的正视图是等腰三角形，故此选项错误；D、圆台的正视图是等腰梯形，故此选项错误。
分析：主视图是从物体正面看，所得到的图形。

3．下列几何体的三视图如图所示，则此几何体是（B）
答案：B
解析：主视图和左视图都是长方形，俯视图是一个圆，此几何体为圆柱。
分析：根据三视图的主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，进行分析可知几何体的名称。

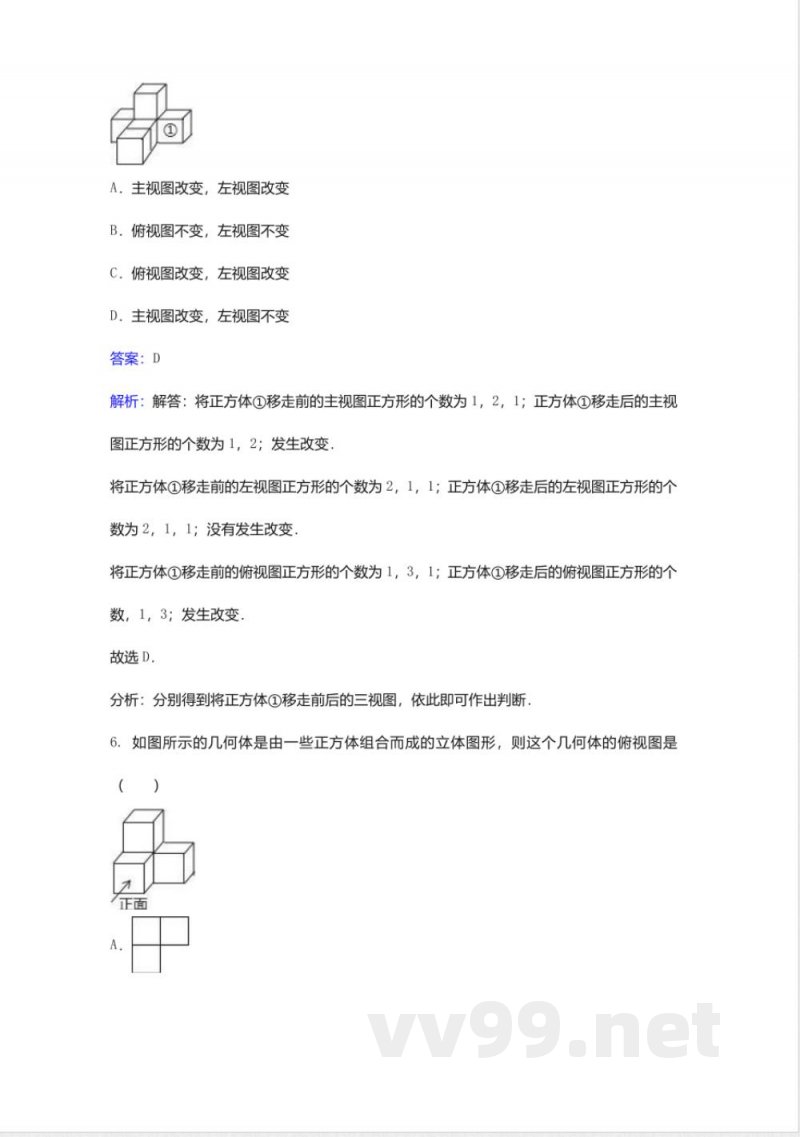

4．如图所示，几何体由6个同样大小的正方体摆成的几何体，移走后，所得几何体的视图变化（D）
答案：D
解析：将正方体①移走前的主视图正方形的个数为1，2，1；正方体①移走后的主视图正方形的个数为1，2；发生改变。
分析：分别得到将正方体①移走前后的三视图，依此作出判断。

5．如图所示，几何体的俯视图是（A）
答案：A
解析：从上面看，易得左侧有2个正方形，右侧有一个正方形，故选A。
分析：找到从上面看所得到的图形，注意所有的棱都应表现在俯视图中。

6．如图所示，该几何体的左视图是（B）
答案：B
解析：从左边看，分成两列，左边一列有3个小正方形，右边有1个小正方形，故选：B。
分析：找到从左边看所得到的图形。
